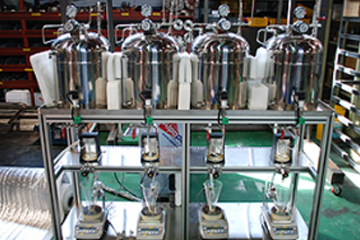

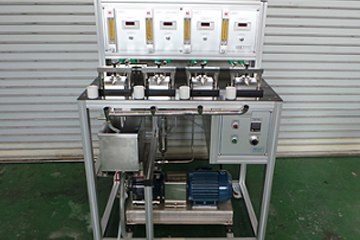

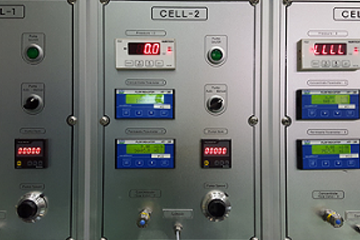

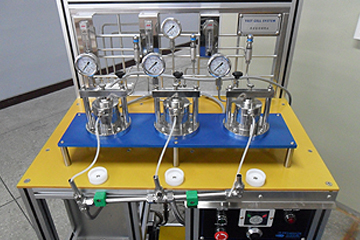

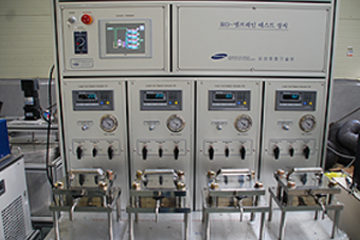

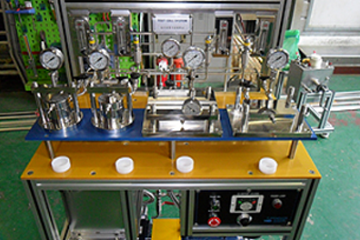

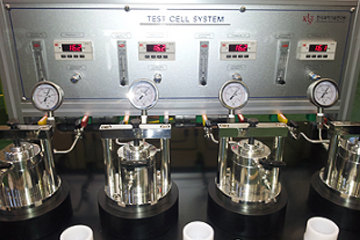

• 분리막 성능평가장치(Test cell)는 개발된 멤브레인의 성능을 평가하기 위해 평막시편을 제작하여 각각의 조건(압력, 농도, 회수율)을 달리하여 분리막의 성능을 평가하기 위한 장치입니다. Cell은 2개~8개 까지 고객의 요구사항에 맞게 제작이 가능합니다.

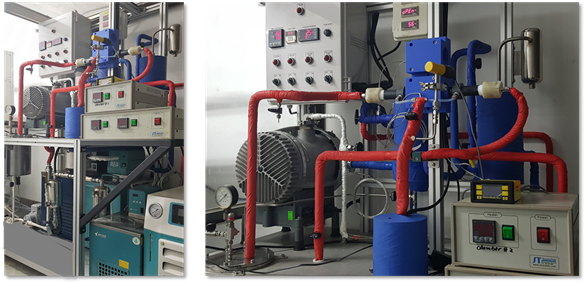

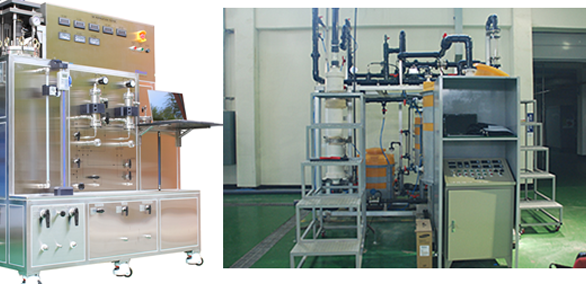

• 막모듈 성능평가장치는 개발된 분리막과 모듈의 성능을 평가하기 위해 Bench 혹은 pilot 규모의 막분리 장치로, 막모듈 성능 평가 뿐 아니라 막분리 공정 연구에 필요한 장치이다. 막분리 장치를 Field test에 활용이 가능하며, 이 경우 막분리 공정 설계를 위한 기본 데이터를 확보할 수 있다.

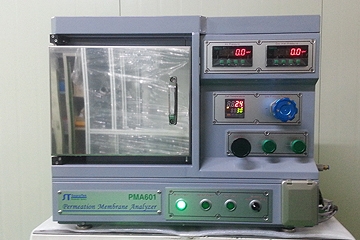

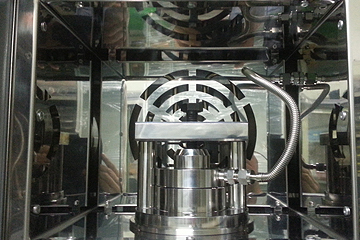

세프라텍은 연속흐름기술(continuous-flow technique)을 이용하여 분리막을 통과하는 기체, 액체, 증기의 투과거동을 정확하고 빠르며 직접적으로 분석할 수 있는 분리막 투과특성 분석기를 개발하였습니다. 세프라텍 분리막 투과특성 분석기는 투과전이곡선(permeation transient curve)를 측정하고 이로부터 투과도, 확산도, 용해도를 결정합니다.

세프라텍 분리막 투과특성 분석기는 고분자물질과 액체, 증기, 기체의 상호작용 특징을 연구하는데 매우 효과적이며, 공급 시스템, 분리막 셀, 데이터 측정 및 수집 시스템으로 구성됩니다. 데이터 측정 및 수집 시스템은 실시간으로 2개의 투과전이곡선을 생성하여 컴퓨터 화면에 나타냅니다.

2개의 투과전이곡선은 분리막을 통한 투과에 따른 투과량을 측정하는 압력변환기(pressure transducer)와 질량유량계(mass flow meter)의 전압 신하들로부터 작성됩니다. 질량유량계로부터 결정되는 투과 전이값은 질량유량계를 통과하는 투과흐름에 대한 마찰저항으로 투과값이 약간 감소하게 되어 실제보다 큰 응답시간과 작은 확산도를 나타낼 수 있지만, 정상상태의 투과도는 전이곡선의 level-off 값으로 부터 정확하게 측정됩니다.

압력변환기로부터 결정되는 투과 전이값은 투과량에 대한 실제 응답과 동일하여 정확한 확산도가 결정되지만, 절대 투과도 값을 얻을 수 없습니다. 따라서, 2개의 투과 전이값을 서로 보완하면 데이터 수집 후 컴퓨터 프로그램에 의해 자동으로 정확한 투과도와 확산도를 계산할 수 있습니다. 2개의 검출 시스템은 매우 작고 순간적으로 발생하는 투과속도에도 정확한 응답을 나타냅니다.
